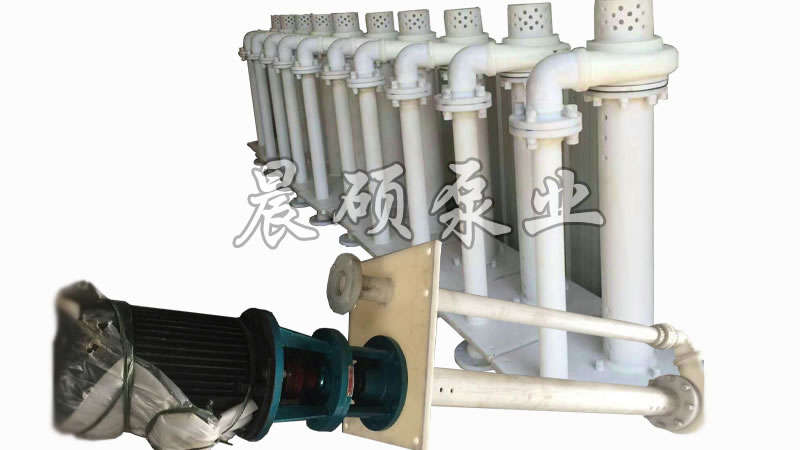

FYS型系列化工泵

產品簡介：FYS型系列化工泵產品概述? ? ? FYS型系列化工泵選用是當今世界**秀的耐腐蝕材料--氟塑料合金。我單位選用該材料的FYS型氟塑料液下泵系立式單級單吸離心泵，具有特強的耐腐蝕性能，且機械強度高，不老化，無毒素分解。用于輸送任意濃度的酸、堿液、氧化劑等不

電話咨詢：131-9167-6169

在線咨詢

產品介紹性能參數

晨碩泵業專業技術人員免費為您選型，歡迎來電咨詢13191676169！

FYS型系列化工泵產品概述

FYS型系列化工泵選用是當今世界**秀的耐腐蝕材料--氟塑料合金。我單位選用該材料的FYS型氟塑料液下泵系立式單級單吸離心泵，具有特強的耐腐蝕性能，且機械強度高，不老化，無毒素分解。用于輸送任意濃度的酸、堿液、氧化劑等不含固體顆粒及不易結晶的腐蝕液體。主要解決強腐蝕介質輸送問題。

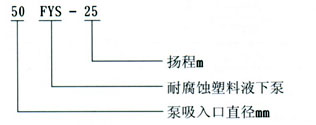

FYS型系列化工泵泵型號意義

FYS型系列化工泵參數范圍

液下深度：Ｌ＝250－－-2500mm

流量：Ｑ＝1.5M3/H－－-400M3/H

揚程：Ｈ＝6m－－-50m

轉速：n＝1450r/min－－-2900r/min

使用溫度：-5℃－－-105℃

FYS型系列化工泵產品特點

FYS型系列化工泵為立式結構，泵體、葉輪部分浸沒在液體里，故占用較小面積，軸封無泄漏現象，因而適用于輸送介質溫度為-5℃至105℃腐蝕性液體。泵的轉向應按泵所指方向啟動。不能反轉運行，啟動時泵體必須淹沒在液體中。A：增強聚丙烯。　C：聚偏氟乙烯。　D：氟塑料合金

FYS型系列化工泵使用范圍

FYS型系列化工泵可輸送酸、堿、鹽、油品、飲料等介質,廣泛用于化工、石油化工、精細化工、染料化工、儀表、輕工、冶金、紡織、環保、水處理、醫藥、食品等部門。

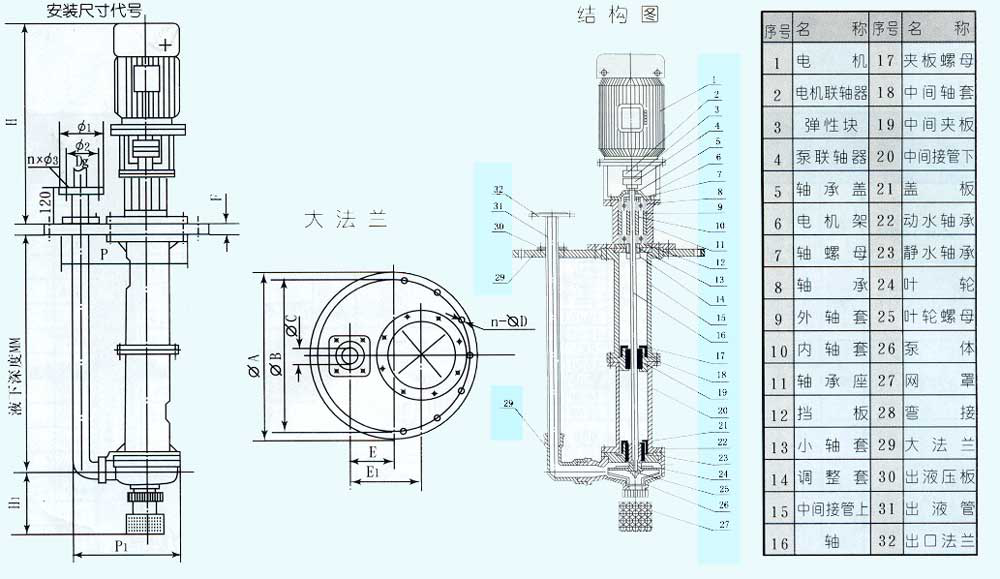

FYS型系列化工泵泵結構圖

FYS型系列化工泵材質

①為保證輸送不同介質并能有較長的壽命,接材料組成分類有五種

A:增強聚丙烯－－耐腐蝕不銹鋼FRPP-ICr18Ni9Ti

B:增強聚丙烯－－鈦FRPP-Ti

C:增強聚丙烯－－真它金屬

D:增強聚丙烯－－氟塑臺盒

E:增強聚丙烯－－丙烯包塑

②除軸之外,與介質接觸零件的材質有以下幾種:F-4、氫化硅、碳化硅、飲合金、增強聚丙烯。

③為防止熱脹冷縮變形引起的各種問題,泵的連接管采用復合材料鋼管內外包塑

④FYS型氟塑料液下泵運行中產生的軸向力及徑向力由可調l心的軸承象受,保證運行平穩噪聲小。

⑤泵的下部裝有水軸承，液下深度超過1米的泵,設有中間水軸承,保證泵運行平穩可靠。

FYS型系列化工泵性能參數

型號	流量 m3/h	揚程 m	出口直徑 mm	電機功率 KW	轉速 r/min	液下長度 mm
25FYS-10	1.5	10	20	1.5	2900	300 至 2500
25FYS-18	3.6	18	20	2.2	2900
40FYS-15	5	15	32	3	2900
40FYS-20	10	20	32	3	2900
40FYS-30	10	30	32	4	2900
40FYS-40	10	40	32	5.5	2900
50FYS-20	15	20	40	3	2900
50FYS-25	15	25	40	4	2900
50FYS-30	15	30	40	5.5	2900
50FYS-40	15	40	32	7.5	2900
50FYS-50	15	50	32	7.5	2900
65FYS-32	29	32	50	11	2900
65FYS-40	29	40	40	11	2900
80FYS-20	50	20	65	11	2900
80FYS-30	50	30	65	15	2900
80FYS-34	50	34	65	15	2900
80FYS-40	50	40	50	18.5	2900
100FYS-32	100	32	80	22	2900
100FYS-40	100	40	80	22	2900
50FYS-50	7.5	12.5	32	2.2	1450
65FYS-40	14.5	10	40	3	1450
80FYS-40	25	10	50	4	1450
100FYS-40	50	10	80	5.5	1450
